OTR-renkaat kaivoksissa: näin valitset oikean renkaan
Olipa kyse avolouhoksesta tai maanalaisesta kaivoskäytöstä, oikeaa rengasta ei valita pelkästään koon tai pintakuvion perusteella, vaan ennen kaikkea käyttökohteen, alustan, TKPH-arvon, kumiseoksen sekä rungon ja sivupinnan suojauksen kokonaisuuden perusteella. Tämä kokonaisuus määrittää renkaan käyttöiän.
Tässä artikkelissa kerromme, mitkä tekijät todella ratkaisevat oikean OTR-renkaan valinnan kaivoskäytössä.
Tämän artikkelin on kirjoittanut Anne Bouwmeester
Anne Bouwmeester on Heuverin Business Unit Manager OTR & Industrial Tyres ja vastaa OTR- ja teollisuusrenkaiden liiketoiminnasta. Yhdessä Heuverin OTR-tiimin kanssa hän tukee asiakkaita muun muassa kaivostoiminnassa ja maanrakennuksessa käytännöllisillä ja teknisesti perustelluilla rengasratkaisuilla. Tämän yhteisen asiantuntemuksen pohjalta pyritään jatkuvasti maksimaaliseen käyttöaikaan ja luotettavaan suorituskykyyn vaativimmissakin olosuhteissa.
Miksi kaivosrenkaat muodostavat oman kategoriansa
Kaivosrenkaat kuuluvat OTR-renkaiden raskaimpaan luokkaan. Jäykkärunkoisissa dumpperikuorma-autoissa, nivelrunkoisissa dumpperikuorma-autoissa, pyöräkuormaajissa ja maanalaisissa kaivoskoneissa renkaiden on kestettävä suurten kuormien lisäksi lämpöä, viiltoja, iskuvaurioita ja kulumista. Valmistajat korostavat maanrakennuskäytössä nimenomaan yhdistelmää heat-resistance, cut-resistance ja wear-resistance valinnan perustana.
Siksi rengasvalinnassa kaivoskäytössä on aina kyse kompromissista: parempi suojaus ja suurempi kumimäärä voivat pidentää käyttöikää, mutta voivat myös lisätä lämmön kertymistä. Juuri tämä tasapaino ratkaisee, pysyykö rengas tuottavana työmaalla.
Johtopäätös: kaivosrenkaita ei valita koskaan pelkän pintakuvion perusteella, vaan lämmönkestävyyden, kulutuskestävyyden sekä viiltojen ja iskujen kestävyyden tasapainon sekä työympäristön tuottavuusvaatimusten perusteella.
Avolouhos ja maanalainen kaivos vaativat erilaisen lähestymistavan
Avolouhoksessa painopiste on yleensä kuljetussuorituskyvyssä, lämmönhallinnassa ja käyttöajassa. Tällöin tarkastellaan kuormitusta, nopeutta, etäisyyttä ja TKPH-arvoa: työmaan arvon on vastattava renkaan arvoa. Jos renkaan kapasiteetti on liian alhainen, ylikuumenemisen ja ennenaikaisen rengasrikon riski kasvaa nopeasti. Goodyear kuvaa tätä perusvaiheeksi haul truck -renkaiden valinnassa.
Maanalaisissa kaivoksissa painopiste on enemmän kestävyydessä, pidossa, vakaudessa ja suojauksessa teräviä esteitä vastaan. Aeolus painottaa maanalaisiin kaivoksiin tarkoitetuissa renkaissaan erityisesti viillonkestävyyttä, vakautta ja pitoa.
Johtopäätös: avolouhoksessa korostuvat ennen kaikkea lämmön hallinta ja tuottavuus työsykliä kohden; maanalaisessa kaivoksessa tärkeintä on suoja vaurioita ja suurta mekaanista kuormitusta vastaan.
Mitä E- ja L-koodit tarkoittavat?
Kansainvälisessä OTR-luokituksessa kirjaimet ilmaisevat käyttökohteen ja numerot pintakuvion tyypin.
E = earthmoving/transport
L = loader/dozer
Näissä luokissa tärkeimmät koodit tarkoittavat:
- E3 / L3 = normaali pintakuvio (100 %)
- E4 / L4 = syvä pintakuvio (150 %)
- L5 = erittäin syvä pintakuvio (250 %)
Käytännössä suurissa dumpperikuorma-autoissa nykyisessä tarjonnassa nähdään usein erityisesti E3- ja E4-ratkaisuja, kun taas L5 tunnetaan paremmin kuormaaja- ja puskutraktorikäytössä erittäin vaativissa olosuhteissa.
Johtopäätös: käytä E- ja L-koodeja teknisenä perustana, mutta tee lopullinen valinta aina käyttökohteen, työmaan ja kumiseoksen perusteella.
Alusta määrittää pintakuvion valinnan

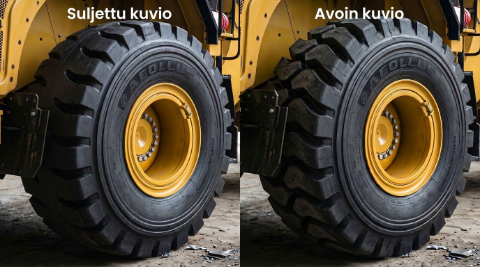

Käytännössä alusta ratkaisee, painotetaanko enemmän pitoa vai suojausta. Kaivoskäytössä erotetaan usein avoin pintakuvio ja suljettu pintakuvio.
Avointa pintakuviota (self-cleaning) käytetään mutaisilla tai pehmeillä reiteillä, joissa pito ja materiaalin irtoaminen ovat tärkeitä.
Suljettu, kompaktimpi pintakuvio valitaan puolestaan koville, kivisille tai kuluttaville alustoille, koska se suojaa paremmin viilloilta, lohkeilulta ja terävien kivien tunkeutumiselta. Aeolus ilmaisee tämän selkeästi: AL519 self-cleaning treads mutaisille työmaille, AL53/AL518 closed, compact treads kivisiin olosuhteisiin.
Tämä on erityisen tärkeää paikoissa, joissa on paljon terävää irtomateriaalia, kuten lastausalueilla tai murskaimen läheisyydessä. Tällaisissa kohdissa avoimempi pintakuvio voi olla alttiimpi kivien iskuille ja vaurioille.
Johtopäätös: mitä terävämpi ja aggressiivisempi työympäristö on, sitä tärkeämpiä ovat suljettu pintakuvio ja lisäsuojaus.
Kumiseos on kaivoskäytössä usein ratkaiseva
Vähintään yhtä tärkeä kuin pintakuvio on kumiseos, jolla on merkittävä rooli oikean OTR-renkaan valinnassa käyttökohteeseen. Se määrittää, miten rengas reagoi lämpöön, kulumiseen ja viiltoihin.
Suurissa avolouhoksissa TKPH-arvolla on suuri merkitys: kumiseoksen on sovittava työmaan kuormitukseen ja keskimääräiseen nopeuteen. Jos rengas ei ole lämpöominaisuuksiltaan sopiva käyttökohteeseen, seurauksena on ylikuumenemista ja ennenaikaista rikkoutumista.
Vaativissa olosuhteissa painopiste siirtyy usein renkaisiin, joissa on korkea viillonkestävyys tai lisäsuoja viiltoja vastaan. Bridgestone mainitsee raskaissa kivisissä olosuhteissa erityiset kumiseokset ja vahvistetun sivupintarakenteen, jotka parantavat viiltojen ja lohkeilun kestävyyttä.
Käytännössä kumiseoksissa yhdistetään usein useita ominaisuuksia käyttökohteen mukaan.
Johtopäätös: kaivoskäytössä ei valita pelkästään pintakuviota, vaan ennen kaikkea kumiseos, joka sopii lämpökuormitukseen tai tarjoaa maksimaalisen suojan vaurioita vastaan.

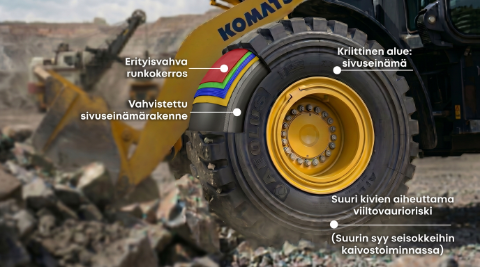

Älä unohda renkaan sivupintaa
Sivupinta on raskaassa kaivoskäytössä kriittinen alue. Terävät kivet ja irtomateriaali aiheuttavat siihen suhteellisen helposti vaurioita, jotka voivat johtaa seisokkeihin tai rengasrikkoihin.
Siksi valmistajat panostavat raskaissa kaivosrenkaissa vahvistettuihin sivupintarakenteisiin, vahvistettuihin runkoihin ja rakenteisiin, jotka auttavat vähentämään sivupinnan vaurioita. Aeolus, Bridgestone ja Goodyear mainitsevat tämän nimenomaisesti kaivoskäyttöön tarkoitetuissa renkaissaan.
Johtopäätös: jos tarkastellaan vain pintakuvion syvyyttä eikä sivupinnan suojausta, yksi kaivoskäytön tärkeimmistä vaurioriskeistä jää huomioimatta.
Radiaalirengas on nykyaikaisen kaivostoiminnan standardi
Nykyaikaisessa kaivoskäytössä radiaalirengas on looginen standardi. Michelin asemoi Earthmover-mallistonsa nimenomaan radiaalirenkaiksi ja korostaa niiden etuja tuottavuudessa ja kestävyydessä. Valmistajat tarjoavat edelleen sekä radiaali- että diagonaalisia OTR-renkaita, mutta nykyaikaisessa avolouhinnassa ja vaativassa kuljetuskäytössä painopiste on selvästi radiaalirenkaissa.
Nykyaikaisessa kaivoskäytössä radiaalirengas on looginen standardi seuraavista syistä:
- parempi lämmönpoisto
- suurempi tuottavuus
- alhaisemmat kustannukset käyttötuntia kohden
Michelin asemoi Earthmover-mallistonsa nimenomaan radiaalirenkaiksi ja korostaa niiden etuja tuottavuudessa ja kestävyydessä.
Diagonaalirengas on silti edelleen merkityksellinen tietyissä erityiskäytöissä, kuten:
- alhaiset nopeudet
- lyhyet työsyklit
- erittäin viiltoalttiit olosuhteet
- käyttökohteet, joissa lämpö on vähemmän merkittävä tekijä.
Johtopäätös: radiaalirengas on standardi, diagonaalirengas tietoinen valinta tietyissä käyttökohteissa.
Renkaiden hallinta on ratkaisevan tärkeää
Paraskin rengas pettää ilman hyvää hallintaa. Ratkaisevia tekijöitä ovat:
- Oikea ilmanpaine
- Tasainen kuormitus
- Kuljetusreittien kunnossapito
- Renkaiden lämpötilojen seuranta
Johtopäätös: kaivosrenkaiden suorituskykyyn vaikuttaa vähintään yhtä paljon niiden hallinta kuin itse tuotevalinta.
Heuverin neuvo: näin valitset oikean renkaan kaivoskäyttöön
Oikea rengas kaivoskäyttöön valitaan viiden kysymyksen perusteella:
- onko kyse avolouhoksesta vai maanalaisesta kaivoksesta?
- kuinka aggressiivinen alusta on: kuluminen, iskut vai viillot?
- onko pito tärkeämpää vai suojaus?
- mikä TKPH-arvo työmaalla vaaditaan?
- tarvitaanko lisäsuojausta sivupinnalle?
Heuverilla emme siksi tarkastele pelkästään kokoa ja pintakuviota, vaan ennen kaikkea käyttötuntikohtaisia kustannuksia, rikkoutumisriskiä ja soveltuvuutta todelliseen työympäristöön.
Johtopäätös: paras rengasvalinta kaivoskäyttöön syntyy vasta, kun pintakuvio, kumiseos, työmaan kuormitus ja sivupinnan suojaus arvioidaan kokonaisuutena.
FAQ – Usein kysytyt kysymykset
Mitä L3, L4 ja L5 tarkoittavat?
L3 tarkoittaa normaalia pintakuviota (100 %), L4 syvää pintakuviota (150 %) ja L5 erittäin syvää pintakuviota (250 %).
Mikä on avolouhoksessa usein tärkeämpää: pito vai suojaus?
Se riippuu työmaasta. Mutaisilla reiteillä avoin pintakuvio parantaa pitoa; kivisellä tai terävällä alustalla suljettu pintakuvio on usein turvallisempi.
Miksi TKPH on niin tärkeä?
Koska TKPH kertoo, sopiiko rengas lämpöteknisesti työmaan kuormitukseen ja nopeuteen. Jos arvo ei vastaa käyttökohdetta, rengas voi ylikuumentua ja rikkoutua nopeammin.
Miksi vahvistettu sivupintarakenne on niin tärkeä?
Koska sivupinnan viillot ja iskut ovat yleinen rikkoutumisen syy terävissä ja vaativissa työympäristöissä. Siksi valmistajat käyttävät erityisiä sivupinnan suojauksia ja vahvistettuja rakenteita.
